Lo más importante para el desarrollo de esta sesión que corresponde a la rotación frecuente de la posición de las baterías,  es el poder reconocer el modelo del vehículo y de ser posible tener el plano técnico del vehículo al que le vamos a mantenimiento para la rotación de las baterías, en caso de tener acceso limitado a los manuales técnicos, es bueno que desde el momento que inicies esta prácticas hagas tu propio plano así sea a tu manera.


Aquí podemos ver el esquema donde se se ubican las baterías de la motocicleta y donde deberá realizarse la labor


Para el caso de este ejercicio utilizaremos una motocicleta (ciclomotor) con modelo ( diseño) Scooter, al cual utiliza baterías de Plomo GEL con un capacidad de 2.3 KW/h usando 6 baterías de 12 voltios conectadas en serie para logras los 72 voltios,

El modelo Scooter tiene una distribución que aprovecha la parte inferior del vehículo para dar ubicar las baterías y mantener un centro de gravedad bajo, facilitando avanzar rápidamente gracias al torque (fuerza) del motor, además de brindar mas estabilidad el vehículo. Pero también supone que el conductor deba tener más cuidado en la manejo del vehículo para evitar golpear el contenedor de las baterías al pasar por zonas fuera del pavimento o resaltos en mal estado que hay al interior de las ciudades.

En los vehículo de rines (aros)  mas altos como  los 17,18,21 que son motocicletas para  ciudad para trabajo, uso en carretera, turismo, campo traviesa, las baterías están una posición más alta del suelo y ubicadas detrás de la llanta delantera y bajo el depósito, brindando una distribución del peso entre el conductor, el motor ( si usa motor central)  y las baterías.

Así que pasa a revisar o crear el plano técnico de tu motocicleta


Puedes hacer tu propio esquema

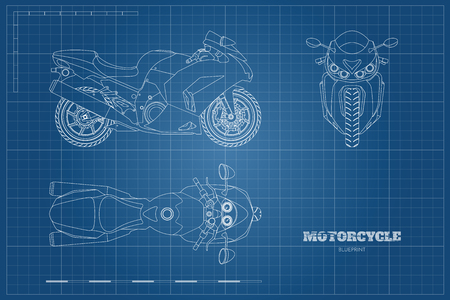

Usar el modelo de 3 vistas te permite tener un mejor entendimiento del vehículo

Herramientas a utilizar para esta actividad:

[   ]  Llave de copas
[   ]  Copa de 10 mm
[   ]  Copa de 8 mm
[   ]  Rache
[   ]  Atornillador
[   ]   Multimetro
[   ]   Lápiz
[   ]   Cuaderno con hojas de papel
[   ]   Cuaderno digital
[   ]   Teléfono móvil o tableta
